Konstrukce regulátoru

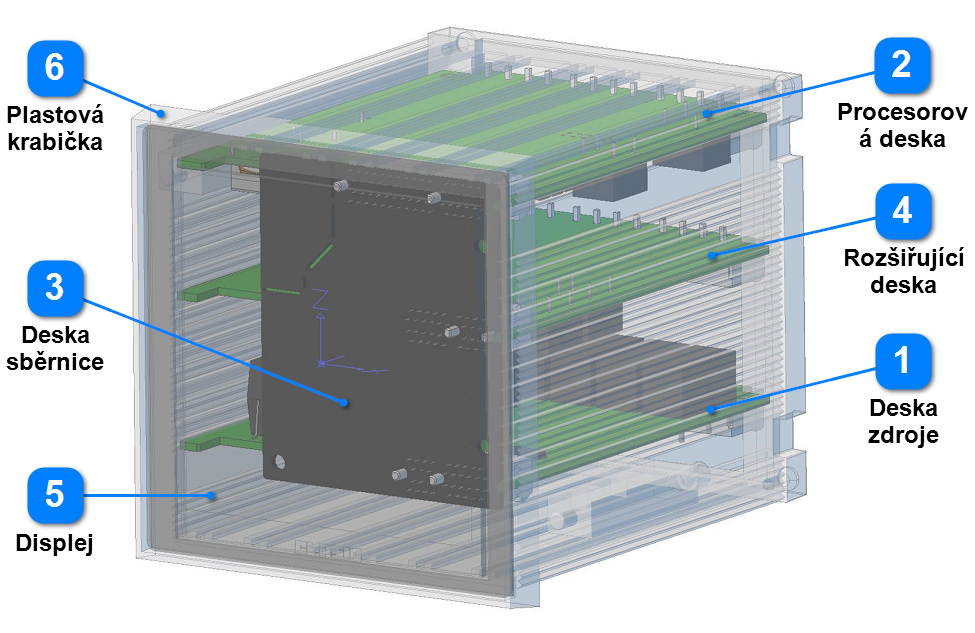

Regulátor CLARE 5 se skládá z pěti hlavních komponent - desky zdroje, desky sběrnice, procesorové desky, displeje a plastové krabičky. Dále může být regulátor doplněn rozšiřující deskou o další vstupy a výstupy nebo ethernet modulem. Toto modulové řešení umožňuje snadnou a rychlou výměnu jednotlivých komponentů v případě jejich poruchy. Bližší informace o těchto komponentách popisují následující články manuálu.

Rozměry regulátoru:
výška: 96 mm, šířka: 96 mm, hloubka: 118 mm (bez připojených svorkovnic)

Obsah kapitoly Konstrukce regulátoru

•1 - Deska zdroje

•2 - Procesorová deska

•3 - Deska sběrnice

•4 - Rozšiřující deska

•5 - Displej regulátoru

•6 - Krabička a příslušenství

•Ethernet modul

•Varianty regulátoru
