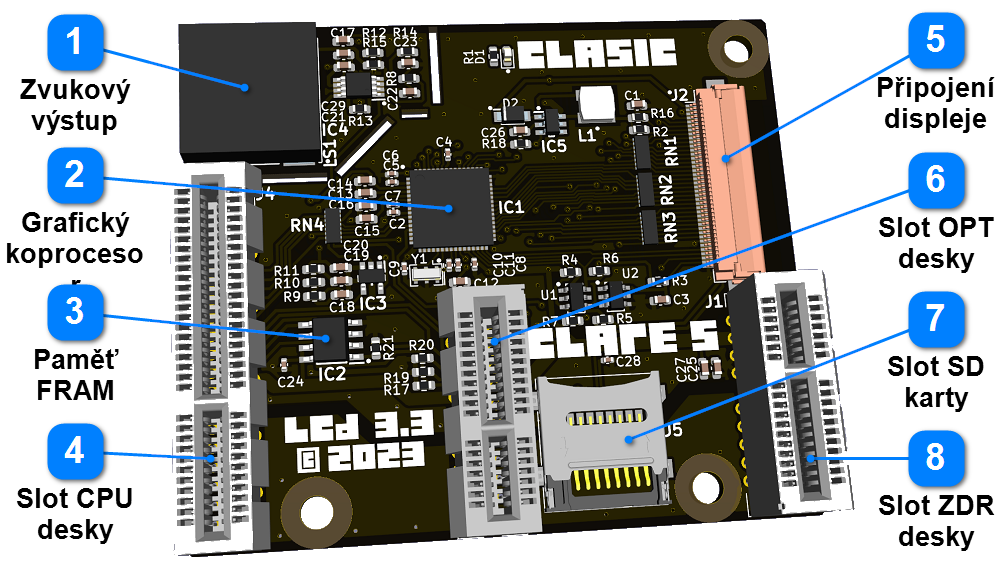

Deska sběrnice

Deska sběrnice propojuje všechny ostatní desky regulátoru plus umožňuje připojit displej. Navíc pak obsahuje grafický akcelerátor a paměť FRAM. Ve verzi PRO pak dále obsahuje SD kartu a zvukový výstup (reproduktor). V horní části uprostřed se nachází modrá LED dioda informující, že napájení je v pořádku.

	Zvukový výstup
	Zvukovým výstupem je vybavena pouze verze regulátoru PRO. Regulátor pak může zvukově upozornit na konec programu, budík, minutku apod.

	Grafický koprocesor
	Grafický koprocesor BT817 pomáhá hlavnímu procesoru se zobrazením na displeji. Také má na starost komunikaci s dotykovou vrstvou a generování zvukového signálu.

	Paměť FRAM
	Paměť FRAM zajišťuje neustálé ukládání stavu regulátoru pro případ výpadku proudu. Po výpadku je předchozí stav načten a regulátor může pokračovat v přerušené činnosti.

	Slot CPU desky
	Konektor pro zasunutí procesorové desky (PCI express x4)

	Připojení displeje
	Konektor pro připojení displeje (FCC 40 pin)

	Slot OPT desky
	Konektor pro připojení rozšiřující desky (PCI express x1)

	Slot SD karty
	Držák micro SD karty, která může mít kapacitu až 32 GB. Verze regulátoru PRO obsahuje průmyslovou verzi karty s kapacitou 8 GB.

	Slot ZDR desky
	Konektor pro připojení desky zdroje (PCI express x1)

Objednací kódy:

CL5-LCDS - verze bez audio výstupu a SD karty

CL5-LCDP - verze s audio výstupem a SD kartou (PRO verze)
