Procesorová deska

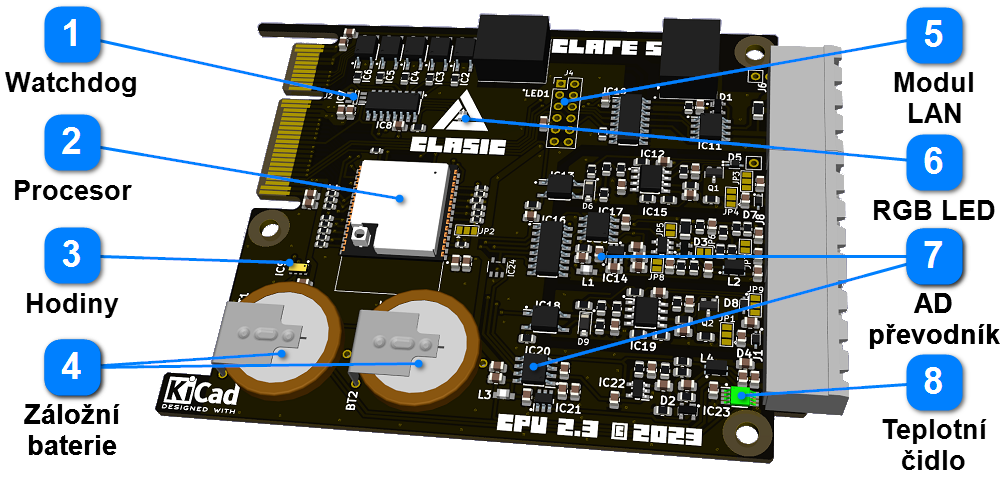

Procesorová deska je hlavní komponentou regulátoru. Na desce se nachází procesor ESP32, hodiny reálného času, dva analogové vstupy, dva digitální výstupy, teplotní čidlo, zabezpečovací obvod watchdog, informační RGB LED, DC-DC měniče a svorkovnice. Desku je možné rozšířit volitelným komunikačním portem RS485 nebo LAN. Analogový vstup AO2 a oba analogové výstupy jsou galvanicky oddělené.

	Watchdog
	Zabezpečovací obvod watchdog kontrolující funkci procesoru a napětí na procesorové desce. V případě nízkého napětí nebo neaktivního procesoru provede reset celé desky.

	Procesor
	Regulátor obsahuje dvoujádrový 32-bitový procesor o frekvenci 240 MHz. Také integruje paměť flash 16 GB, která je využita pro firmware i ukládání dat.

	Hodiny
	Hodiny reálného času zajišťuje přesný švýcarský čip RV-3028. Nepřesnost hodin při ustálené teplotě je maximálně 32 sekund za rok (1 ppm).

	Záložní baterie
	Regulátor obsahuje standardně jednu CR2032 baterii, ve verzi PRO dvě baterie CR2032. Výrobcem uváděná životnost je minimálně 10 let, reálná je dvojnásobná.

	Modul LAN
	Volný slot pro rozšiřující modul LAN. Tento modul není možné kombinovat s komunikačním výstupem RS485, je nutné vybrat pouze jednu variantu.

RGB LED

Tato svítící RGB dioda dává informace o těchto stavech:

pomalu modře bliká - regulátor je v klidovém stavu

rychle modře bliká - regulátor je v režimu odloženého startu

rychle zeleně bliká - program je spuštěný, probíhá regulace

rychle červeně bliká - program je pozastaven nebo nastala chyba

	AD převodník
	Vysoce přesný 22-bitový AD převodník MCP3550 s integrovanou redukcí šumu a frekvencí 12.5 Hz. Každý analogový vstup má svůj převodník.

	Teplotní čidlo
	Velmi přesné teplotní čidlo MCP9804 pro měření teploty v místě konce termočlánku nebo kompenzačního vedení.

Objednací kódy:

CL5-CPUN - verze bez komunikačního rozhraní (svorkovnice 8 vývodů)
CL5-CPUR - verze s komunikačním rozhraním RS-485 (svorkovnice 12 vývodů)
CL5-CPUL - verze s komunikačním rozhraním LAN (svorkovnice 8 vývodů + RJ45)
