Deska zdroje

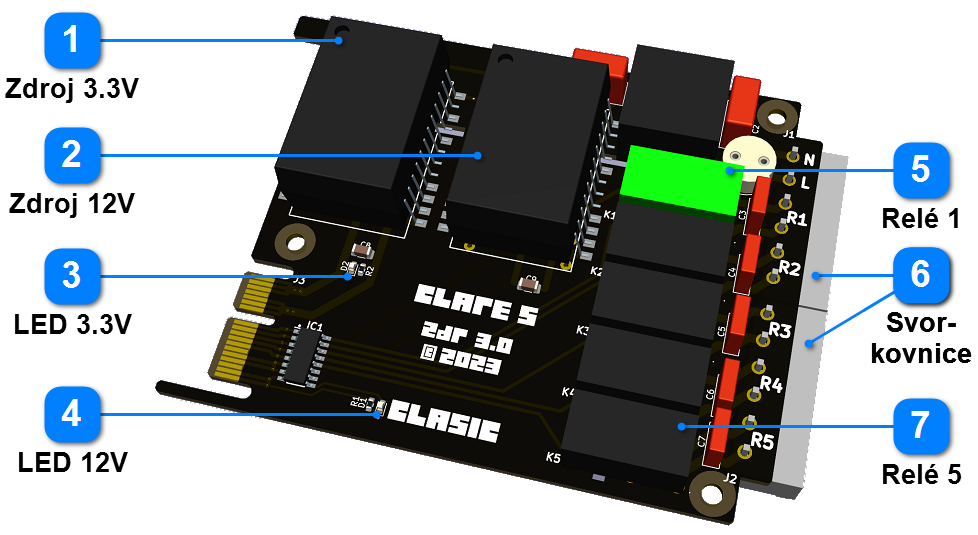

Deska zdroje obsahuje vstupní filtr napájení 230V, dva pulzní zdroje pro 12V a 3.3V, 1 až 5 reléových výstupů 3 A / 240 VAC a svorkovnici. Vstupní filtr zamezuje pronikání elektromagnetického rušení v obou směrech. Správnou funkci pulzních zdrojů potvrzuje svit modré LED pro napětí 3.3V a zelené LED pro napětí 12V. Na obrázku je zeleně zvýrazněno nejčastěji používané Relé č. 1 (R1). Desku zdroje je možno objednat ve verzích s požadovaným počtem reléových výstupů.

Objednací kódy:

CL5-ZDR1 - deska s jedním reléovým výstupem

CL5-ZDR2 - deska s dvěma reléovými výstupy

CL5-ZDR3 - deska se třemi reléovými výstupy

CL5-ZDR4 - deska se čtyřmi reléovými výstupy

CL5-ZDR5 - deska s pěti reléovými výstupy
