Regulátor CLARE 5:
Regulátor CLARE 5

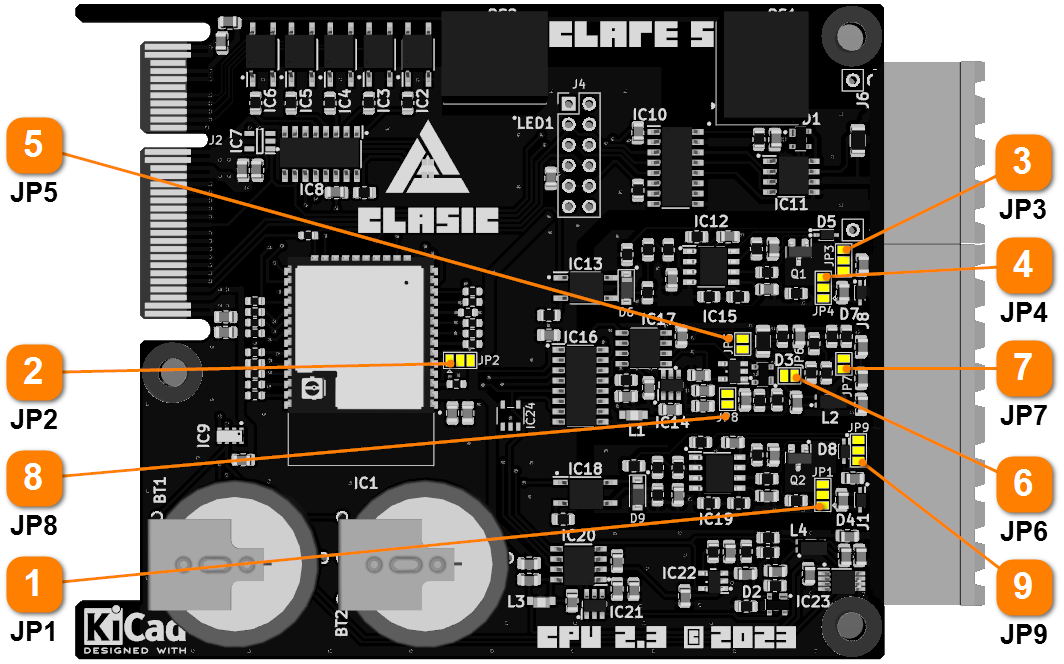

Propojky na desce







Vstupy a výstupy na procesorové desce regulátoru je možné konfigurovat. Vstup označený TC (svorky C11, C12) je napevno termočlánkový, druhý vstup AI2 je možné nastavit jako termočlánkový, napěťový nebo proudový. Oba výstupy AO1 a AO2 mohou být nakonfigurovány jako napěťové nebo proudové. Základní konfigurace počítá s dvěma termočlánkovými vstupy a dvěma napěťovými výstupy. V následujícím přehledu propojek je zvýrazněna tučným písmem.



JP1

horní propojka - proudový výstup AO1

dolní propojka - napěťový výstup AO1

JP2

Rezervováno - žádná funkce
Standardní nastavení - pravá propojka

JP3

horní propojka - napěťový výstup AO2

dolní propojka - proudový výstup AO2

JP4

horní propojka - proudový výstup AO2

dolní propojka - napěťový výstup AO2

JP5

spojeno - napěťový vstup 0 - 10 V

rozpojeno - termočlánkový nebo proudový vstup 4 - 20 mA

JP6

spojeno - proudový vstup 4 - 20 mA

rozpojeno - termočlánkový nebo napěťový vstup 0 - 10 V

JP7

spojeno - termočlánkový nebo proudový vstup 4 - 20 mA

rozpojeno - napěťový vstup 0 - 10 V

JP8

spojeno - proudový vstup 4 - 20 mA nebo napěťový vstup 0 - 10 V

rozpojeno - termočlánkový vstup

JP9

horní propojka - napěťový výstup AO1

dolní propojka - proudový výstup AO1



Standardní zapojení propojek na procesorové desce je zvýrazněno tučným písmem.



VSTUP

TYP

JP5

JP6

JP7

JP8

TC (AI1)

termočlánkový

-

-

-

-

AI2

termočlánkový

X

X

S

X

napěťový

S

X

X

S

proudový

X

S

S

S

X - rozpojeno, S - spojeno



VÝSTUP

TYP

JP1

JP3

JP4

JP9

AO1

napěťový

2-3

-

-

1-2

proudový

1-2

-

-

2-3

AO2

napěťový

-

1-2

2-3

-

proudový

-

2-3

1-2

-

1-2 = horní propojka, 2-3 = dolní propojka
