Konektory regulátoru

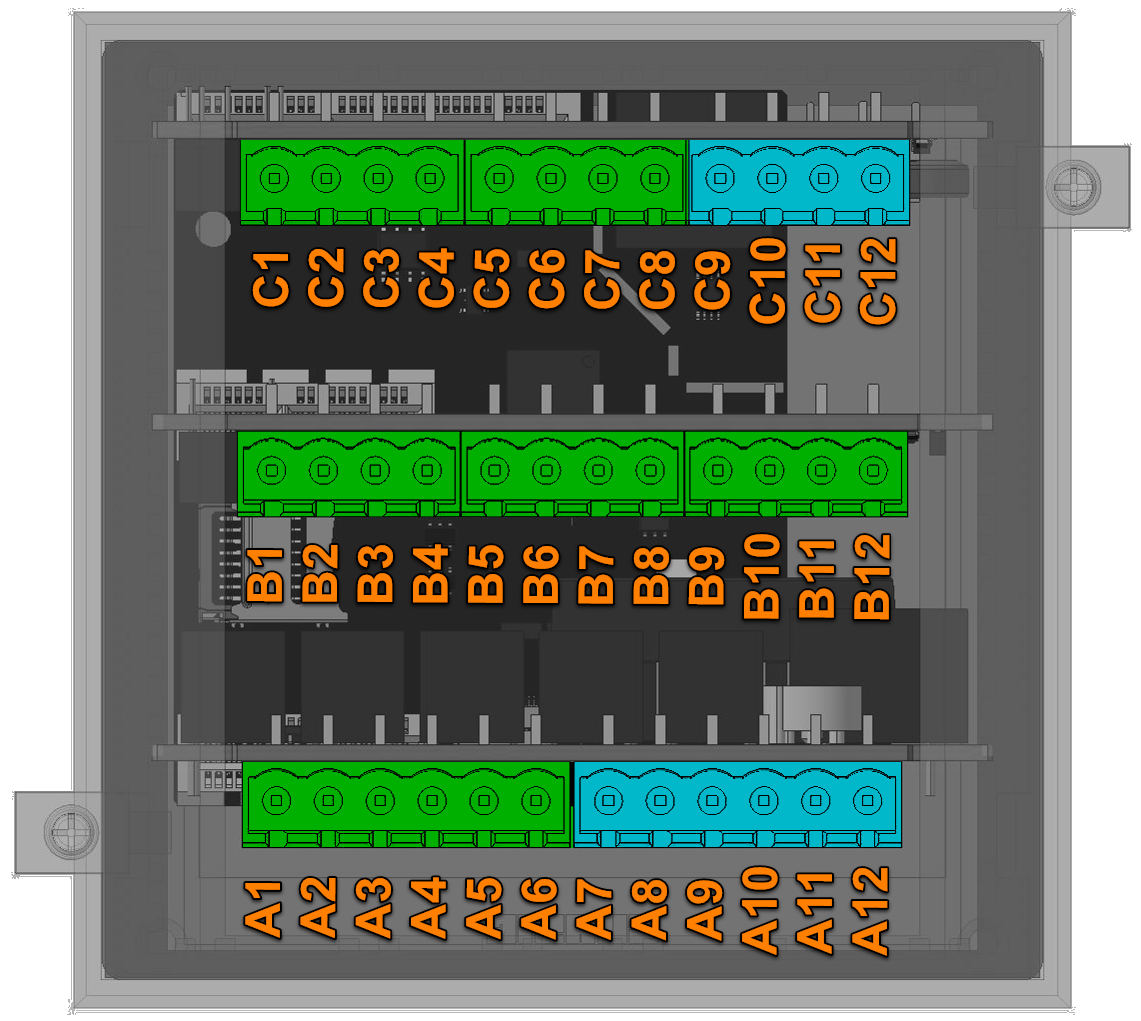

Regulátor CLARE 5 má na zadní straně svorkovnice pro připojení napájení, komunikaci, vstupy a výstupy. Podle hardwarové konfigurace regulátoru je k dispozici 10 - 36 kontaktů. Minimální konfigurace regulátoru je modře zabarvena. V případě, že regulátor používá LAN modul (Ethernet), jsou svorky C1 - C4 nahrazeny standardním konektorem RJ-45 pro připojení do sítě.



Svorkovnice na desce zdroje:

Svorka

Označení

Popis

A1, A2

R5

Spínací relé č. 5 (3 A / 240 V)

A3, A4

R4

Spínací relé č. 4 (3 A / 240 V)

A5, A6

R3

Spínací relé č. 3 (3 A / 240 V)

A7, A8

R2

Spínací relé č. 2 (3 A / 240 V)

A9, A10

R1

Spínací relé č. 1 (3 A / 240 V)

A11

L

Fázový vodič 230V pro napájení regulátoru

A12

N

Nulový vodič pro napájení regulátoru



Svorkovnice na procesorové desce:

Svorka

Označení

Popis

C1

Ter

Terminátor pro RS-485 linku. Pokud má být použit, propojit se svorkou C2

C2, C3

485

RS-485 komunikační linka (C2 = B vodič, C3 = A vodič)

C4

_|_

Uzemnění komunikační RS-485 linky

C5, C6

AO2

Univerzální analogový výstup č. 2 (C5 +, C6 -)

C7, C8

AI2

Univerzální analogový vstup č. 2 (C7 +, C8 -, max. 10 V)

C9, C10

AO1

Univerzální analogový výstup č. 1 (C9 +, C10 -)

C11, C12

TC

Termočlánkový vstup (C11 +, C12 -)



Svorkovnice na rozšiřující desce:

Svorka

Označení

Popis

B1

DI2

Digitální vstup č. 2

B2

_|_

Uzemnění pro digitální vstupy

B3

DI1

Digitální vstup č. 1

B4

_|_

Uzemnění pro digitální vstupy

B5, B6

AO4

Univerzální analogový výstup č. 4 (B5 +, B6 -)

B7, B8

AI4

Univerzální analogový vstup č. 4 (B7 +, B8 -, max. 10 V)

B9, B10

AO3

Univerzální analogový výstup č. 3 (B9 +, B10 -)

B11, B12

AI3

Univerzální analogový vstup č. 3 (B11 +, B12 -, max. 10 V)
