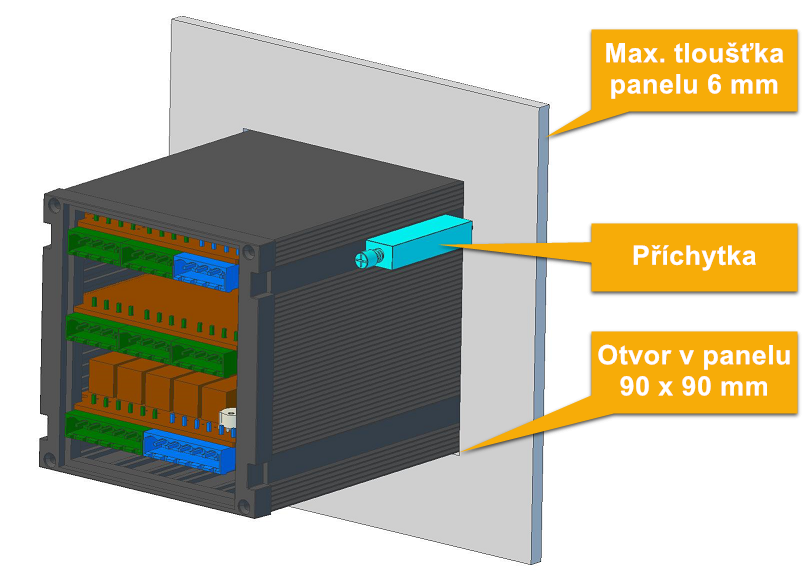

Regulátor se instaluje do panelu s čtvercovým otvorem o straně 90 mm. Maximální tloušťka stěny panelu může být 6 mm. Hloubka regulátoru činí 118 mm, ale je nutné počítat ještě s cca 20 mm pro vyvedení vodičů. Vlastní přitažení regulátoru k panelu se provede utažením plastových šroubů u dvou přiložených příchytek.

Jednotlivé vodiče se do konektorů vkládají do vysouvací svorkovnice a zajistí se dotažením šroubků maximálním momentem 0,4 Nm. Největší průřez vodičů může být 1,5 mm².

Připojení termočlánku se provádí normalizovaným kompenzačním vedením určeným pro příslušný typ termočlánku (J, K, S apod.) Kompenzační vedení u termočlánku typu B se vzhledem k jeho vlastnostem při nízkých teplotách nepoužívá a nahrazuje se kroucenými měděnými vodiči. K zamezení vlivu elektromagnetického záření je vhodné používat stíněné vedení nebo alespoň kroucené.

Obsah kapitoly Instalace regulátoru

•Konektory regulátoru

•Propojky na desce

•Jednofázové zapojení

•Třífázové zapojení
