Tlačítková lišta

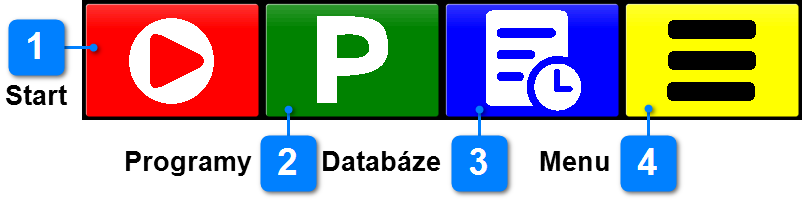

Tlačítková lišta je primárně určena k zobrazení ovládacích tlačítek, které jsou v kontextu se zobrazenou obrazovkou. Tlačítková lišta pro každou obrazovku je výrobcem předdefinovaná s výjimkou uživatelských obrazovek. Lišta může obsahovat 1 - 6 tlačítek. Tlačítka mohou zobrazovat buď příslušnou ikonu nebo krátký textový popisek. Zobrazení v textovém formátu je možné zvolit v Nastavení displeje. Většina tlačítek po stisknutí zobrazí příslušnou obrazovku. Některá tlačítka je možné držet stisknutá (např. šipky nahoru a dolu), aby se automaticky opakovala jejich funkce. V následující legendě jsou zobrazeny tlačítka ve variantě s ikonou i s textem.



Start



Tlačítko  Start  umožňuje si vybrat a spustit určitý program v regulátoru. Zobrazí se obrazovka s možností výběru čísla programu (případně parametrů v manuálním režimu) a s možností jeho okamžitého nebo zpožděného spuštění. Tlačítko je standardně v červené barvě.

Programy



Tlačítkem  Programy  je možné vstoupit do programovacího režimu (pokud je povolen v Nastavení). Zde je pak možné prohlížet, vytvářet nebo upravovat všechny programy v regulátoru. Tlačítko je standardně v zelené barvě.

Databáze



Pomocí tlačítka  Databáze  je možné přejít k zobrazení posledních 200 teplotních průběhů. Na této obrazovce můžeme pak vidět podrobnosti těchto průběhů včetně příslušného grafu. Tlačítko je standardně v modré barvě.

Menu



Toto tlačítko  Menu  vyvolá obrazovku se základní nabídkou funkcí a nastavení regulátoru. V této obrazovce se také nachází tři dříve uvedená tlačítka. Nastavení je zde již rozděleno na příslušné sekce. Tlačítko je standardně ve žluté barvě.



Všechna tlačítka jsou pak podrobně popsána v příloze Seznam všech tlačítek. Následuje výběr často používaných tlačítek:





Odložený start



Ruční zastavení programu



Pozastavení programu



Přeskočení bloku programu



Aktivace manuálního režimu







Návrat na předchozí obrazovku



Další stránka, další položky ve výběru



Zvyšování hodnoty, posouvání seznamu



Snižování hodnoty, posouvání seznamu







Úprava programu v regulátoru



Úprava popisky u programu



Smazání celého programu



Vytvoření kopie programu



Odebrání bloku programu



Vložení bloku programu



Uložení provedených změn







Náhled na vytvářenou obrazovku, WiFi heslo



Graf programu nebo průběhu
