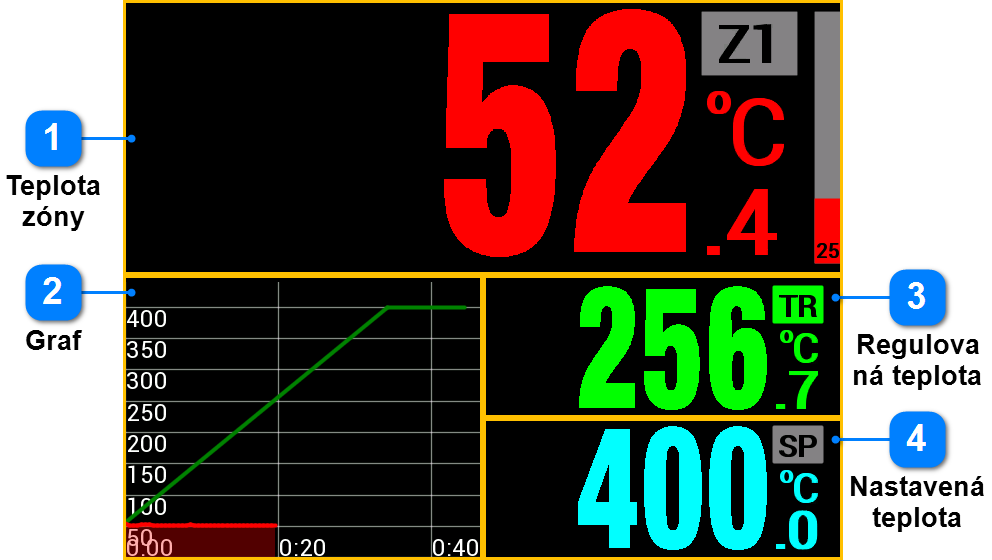

Popis výchozí obrazovky







Výchozí obrazovka je obrazovka, kterou regulátor po zapnutí zobrazuje. Z této obrazovky je možný přístup do všech ostatních obrazovek. Výchozí obrazovka je plně uživatelsky konfigurovatelná. Regulátor obsahuje několik předdefinovaných obrazovek, výchozí je možné zvolit v Nastavení displeje.



DŮLEŽITÉ: Návrat na výchozí obrazovku

Stisky tlačítka  (Zpět) na jiných obrazovkách než je výchozí se regulátor vždy postupně vrátí na výchozí obrazovku. Návrat je také automatický po určité době nečinnosti uživatele (podrobnosti v článku Doba aktivace výchozí obrazovky)

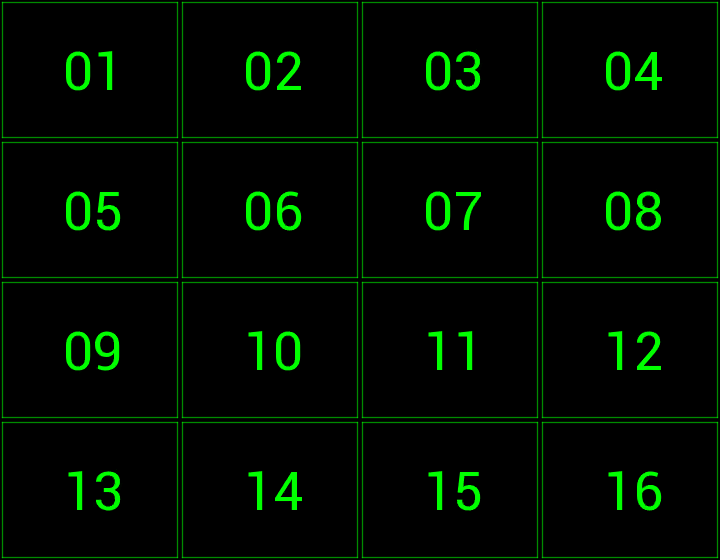

Každá obrazovka je rozdělena na 16 stejně velkých pozic podle obrázku. Do těchto pozic se pak vkládají moduly, které mohou zabrat různé množství pozic. Například standardní výchozí obrazovka obsahuje čtyři moduly, kde největší z nich (teplota zóny) zabírá 8 pozic (polovinu plochy obrazovky).

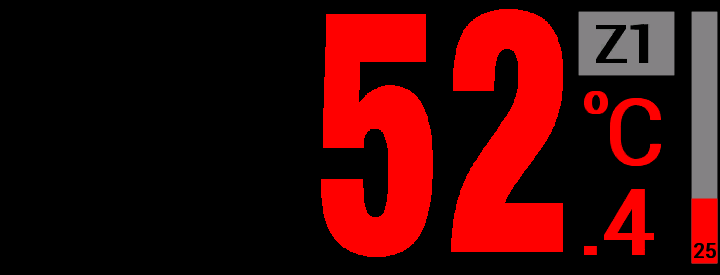

Teplota zóny

Teplota zóny je nejdůležitější údaj na každém regulátoru teploty. Vzhledem k tomu, že ve standardní výchozí obrazovce zabírá celých 8 pozic, výška číslic zobrazujících teplotu dosahuje 25 mm. U teploty zóny je možné v Nastavení nakonfigurovat, zda se bude zobrazovat v celých, desetinách nebo setinách stupně Celsia. Také je možné vypnout popisek  Z1  označující, že jde o zónu č. 1. Stejně tak je možné vypnout i postranní sloupcový ukazatel aktuálního výkonu topení u této zóny. Barvu teploty zóny je možné v Nastavení upravit.

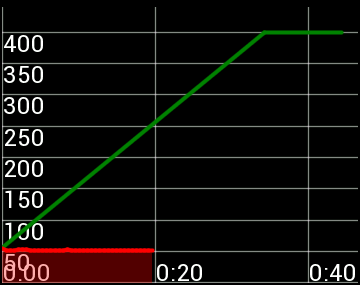

Graf

Graf na standardní výchozí obrazovce zobrazuje naposled provedený teplotní průběh nebo aktuálně probíhající průběh. Graf zobrazuje zelenou naprogramovanou křivku (regulovaná teplota) a červenou křivku znázorňující teplotu v zóně 1. Pokud je povoleno Zvětšení modulu, graf je možné zvětšit přes celou obrazovku a podrobněji prohlížet. Měřítka grafu se automaticky přizpůsobují, aby bylo vždy vidět jak celou programovou křivku, tak i celý průběh teploty v zóně.

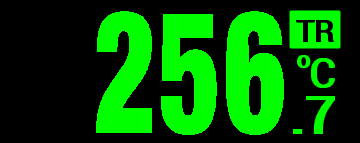

Regulovaná teplota

Regulovaná teplota vyjadřuje okamžitou hodnotu teploty, na kterou se snaží regulátoru teplotu zóny dostat. Stejně jako u teploty zóny je možné vypnout popisek  TR  a nakonfigurovat, zda se teplota bude zobrazovat v celých, desetinách nebo setinách stupně Celsia. Také barvu regulované zóny je možné v Nastavení změnit. V případě, že program regulátoru provádí výdrž na teplotě, místo regulované teploty se zobrazí zbývající čas do konce výdrže.

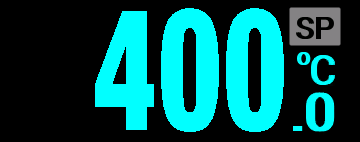

Nastavená teplota

Žádaná teplota vyjadřuje cílovou (koncovou) hodnotu teploty, na kterou regulátor v daném kroku pojede, případně teplotu, na které při výdrži reguluje. Stejně jako u teploty zóny je možné vypnout popisek  SP  a nakonfigurovat, zda se teplota bude zobrazovat v celých, desetinách nebo setinách stupně Celsia. Barvu žádané zóny je možné v Nastavení vybrat.
