Popis stavové lišty

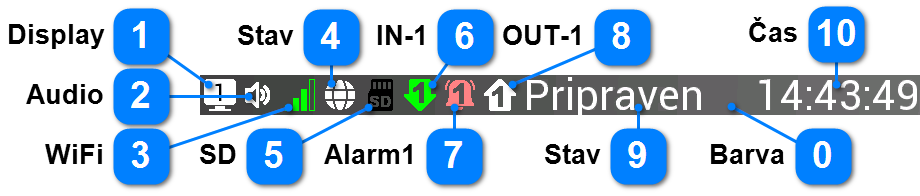

Stavová lišta regulátoru zobrazuje stav jeho různých komponent. Základní informací je barva pozadí lišty, která určuje klidový stav, spuštěný program, odložený start nebo poruchu regulátoru. Lišta je do značné míry uživatelsky měnitelná. Pozice 1 - 8 jsou volitelné, nemusí být zobrazena žádná z nich. Také pořadí ikon na pozicích 1 - 8 je možné upravit, proto na regulátoru může být zobrazena jiná konfigurace stavové lišty. Konfigurace navíc umožňuje zobrazit i další ikony (Alarm2 až Alarm5, OUT-2 až OUT-5) nebo určitou pozici nechat prázdnou. Všechny možnosti je možné kombinovat, takže je například možné na stavové liště pouze zobrazovat výstupy OUT-1 až OUT-4. Stav regulátoru (9) se ukazuje hned za poslední zobrazenou ikonou. Podrobnostmi konfigurace stavové lišty se zabývá článek Stavová lišta.



Barva

Barva pozadí stavové lišty určuje jeden ze čtyř stavů ve kterém se regulátor aktuálně nachází:

šedivá lišta - klidový stav regulátoru

zelená lišta - spuštěný program

modrá lišta - čekání na spuštění programu (odložený start)

červená lišta - porucha (pozastavená regulace, chyba termočlánku apod.)

Display

Tato ikona ukazuje, kterou obrazovku regulátor právě zobrazuje. Hlavní předdefinované obrazovky mají barvu bílou, uživatelské hlavní obrazovky barvu modrou a ostatní obrazovky barvu žlutou. Zobrazené číslo pak pomáhá identifikovat obrazovku v tomto manuálu, při technické podpoře apod.

Předdefinovaná hlavní obrazovka (1 - 4)

Uživatelská hlavní obrazovka (1 - 16)

Pracovní obrazovky (1 - 64)

Audio

Ikona Audio zobrazuje hlasitost zvukového výstupu regulátoru. Zvukový výstup funguje pouze ve variantě regulátoru PRO. Pokud je zvuk vypnutý, zobrazí se v černé barvě, v opačném případě v bílé s třemi stupni hlasitosti.

Vypnutý zvuk



Hlasitost 5 - 33   Hlasitost 34 - 67   Hlasitost 68 - 100

WiFi

Pod ikonou WiFi najdeme informaci o stavu WiFi sítě. Informace zahrnuje režim WiFi (vypnuto, AP, Klient) a v případě Klienta kvalitu signálu mezi regulátorem a vybranou sítí.

WiFi síť v regulátoru je vypnutá

WiFi síť je v režimu AP (je možné se připojit k regulátoru)

WiFi síť je v režimu Klient, ale nemá dostatečný signál se k vybrané síti připojit



WiFi síť je připojena k vybrané síti (kvalita signálu 1 - 4)

LAN/485

Zde jde o ikonu informující o zapnutí (bílá barva) nebo vypnutí (černá barva) LAN/485 komunikace regulátoru s jiným zařízením.

Komunikace LAN/485 je vypnutá.

Komunikace LAN/485 je zapnutá.

SD

Tato ikona ukazuje, zda je připojena karta SD (micro SD). Karta micro SD je připojena pouze ve variantě regulátoru PRO. Pokud karta není přítomna, zobrazí se ikona v černé barvě, pokud přítomna je, ikona má barvu bílou. V případě aktivity (zápis i čtení z karty) se ikona zobrazuje v zelené barvě.

Karta micro SD není připojena.

Karta micro SD je připojena, ale není aktivní.

Karta micro SD je připojena a je aktivní.

IN-1

Ikona IN-1 zobrazuje stav digitálního vstupu IN-1. Pokud je vstup v logické úrovni 0, barva ikony je světle šedá, v případě logické úrovně 1 má ikona barvu zelenou.

Vstup IN-1 je v logické úrovni 0 (OFF)

Vstup IN-1 je v logické úrovni 1 (ON)

Alarm1

Pod ikonou Alarm1 najdeme informaci o stavu alarmů. Při konfiguraci je možné zvolit číslo alarmu 1 - 5. Vypnuté alarmy jsou znázorněny černou barvou, neaktivní alarmy bílou barvou a u aktivních alarmů se každou sekundu mění barvy růžová a červená.



Vypnuté alarmy (stále neaktivní) 1 - 5



Zapnuté neaktivní alarmy 1 - 5



Zapnuté aktivní alarmy 1 - 5

OUT-1

Zde jde o ikonu informující o stavu digitálního výstupu 1 - 5



Vypnutý digitální výstup (stále neaktivní) 1 - 5



Zapnutý neaktivní digitální výstup (logická úroveň 0) 1- 5



Zapnutý aktivní digitální výstup (logická úroveň 1) 1 - 5

Stav

Stav regulátoru stručně popisuje situaci, ve které se regulátor nachází. Může jít o tyto stavy:

• Pruvodce  Regulátor je v režimu průvodce instalací regulátoru. V tomto režimu je nutné následovat pokyny na displeji. Bližší informace v článku Průvodce instalací.

• Pripraven  V tomto stavu je regulátor připraven spustit program.

• Z1: 25°C  Displej regulátoru nezobrazuje hlavní obrazovku a dává pro kontrolu informaci o aktuální teplotě v zóně 1.

• Termostat  Režim termostat - neustále se reguluje nastavená teplota.

• Prog. 01  se střídá s  Po 09:30  Regulátor čeká na automatické spuštění programu (odložený start). Zobrazuje číslo programu, den a čas spuštění.

• Manu PG  Manuální program je spuštěn (jedna rampa, teplota a prodleva). V regulátoru je manuální program veden jako program číslo 0.

• P02 B04  Program je již spuštěn, regulátor zobrazuje číslo prováděného programu a aktuálně prováděného bloku programu.

• Chyba 3000  V regulátoru nastala chyba. Podrobnosti v článku Chybová hlášení.

• P02 Pauza  Program je pozastaven, je zobrazeno číslo prováděného programu (v případě manuálního programu P00).

Čas

Poslední položkou na stavové liště je aktuální čas. Ten je vždy zarovnán s pravým okrajem stavové lišty. Je též uživatelsky konfigurovatelný ve čtyřech verzích, kde u každé může být jednou za 10 sekund zobrazeno datum po dobu jedné sekundy.

•WW HH:MM:SS nebo WW DD.MM.RR např.  St 22:15:23  nebo  St 29.08.23

•HH:MM:SS nebo datum DD.MM.RR např.  22:15:23  nebo datum  29.08.23

•WW HH:MM nebo WW DD.MM např.  St 22:15  nebo datum  St 29.08

•HH:MM nebo datum DD.MM např.  22:15  nebo datum  29.08

Barva aktuálního času:
bílá = aplikace stopky ani minutka neběží
žlutá = běží aplikace stopky
modrá = běží aplikace minutka
zelená = běží aplikace stopky i minutka
červená = skončil odpočet aplikace minutka
