Chybová hlášení

Regulátor dokáže zjistit různý druh poruchy při čtení analogového signálu. Rozliší poruchu ADC převodníku, chybu analogového vstupu procesorové nebo rozšiřující desky, u termočlánků detekuje překročení maximální nastavitelné hodnoty, obrácenou polaritu termočlánku a často i chybný typ zvoleného termočlánku. Jakákoliv chyba způsobí zastavení programu (pokud byl spuštěn) a nemožnost spuštění programu. Chyba je na displeji zřejmá podle těchto indikátorů:

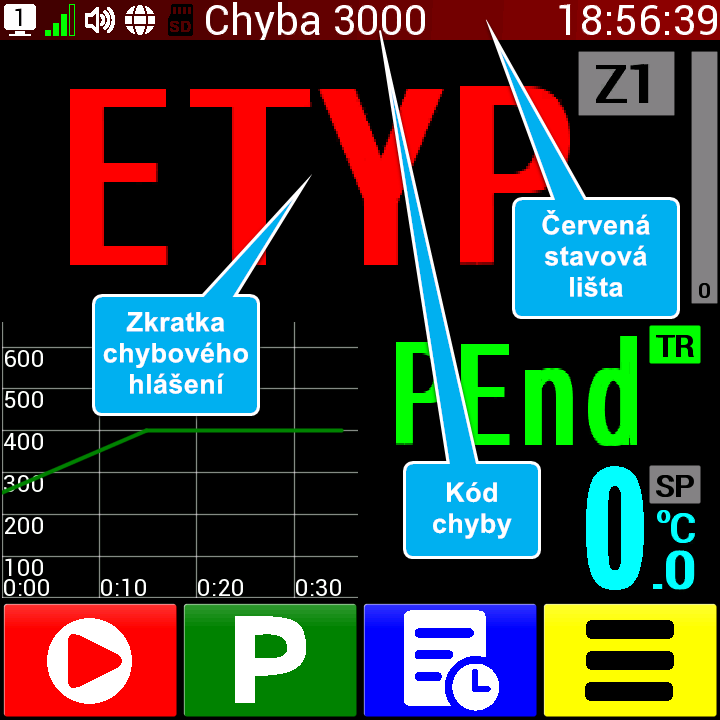

•uprostřed stavového řádku se zobrazí nápis Chyba následovaný kódem chyby

Číslo chyby	Zobrazená chyba a popis	Odstranění chyby
1	ETHI Překročena max. teplota	zkontrolovat typ termočlánku u příslušného analogového vstupu upravit regulační konstanty při regulaci v blízkosti maximální nastavitelné teploty zvýšit maximální nastavitelnou teplotu, pokud to připojené zařízení, druh termočlánku a materiálu umožňuje
2	EPOL Obrácená polarita termočlánku	otočit termočlánek pro správnou polaritu
3	ETYP Chybný typ termočlánku	změnit typ termočlánku v Nastavení (Typ analogového vstupu Zx) podle skutečně připojeného termočlánku
4	EADC Chyba ADC převodníku	chyba analogově digitálního převodníku v procesorové nebo rozšiřující desce - kontaktujte výrobce regulátoru (Úvod)
5	ECON Chyba analogové části vstupu	chyba analogové části vstupu v procesorové nebo rozšiřující desce - kontaktujte výrobce regulátoru (Úvod)

Kód chyby ve stavovém řádku pak identifikuje chybu. Každá cifra kódu patří zóně: první cifra (řád tisíců) přísluší zóně 1 (Z1) až čtvrtá cifra (jednotky) přísluší zóně 4 (Z4). Vlastní cifra pak vyjadřuje kód chyby podle výše uvedené tabulky chyb. Např. kód 3000 (na horním obrázku) vyjadřuje chybný typ termočlánku v zóně 1.

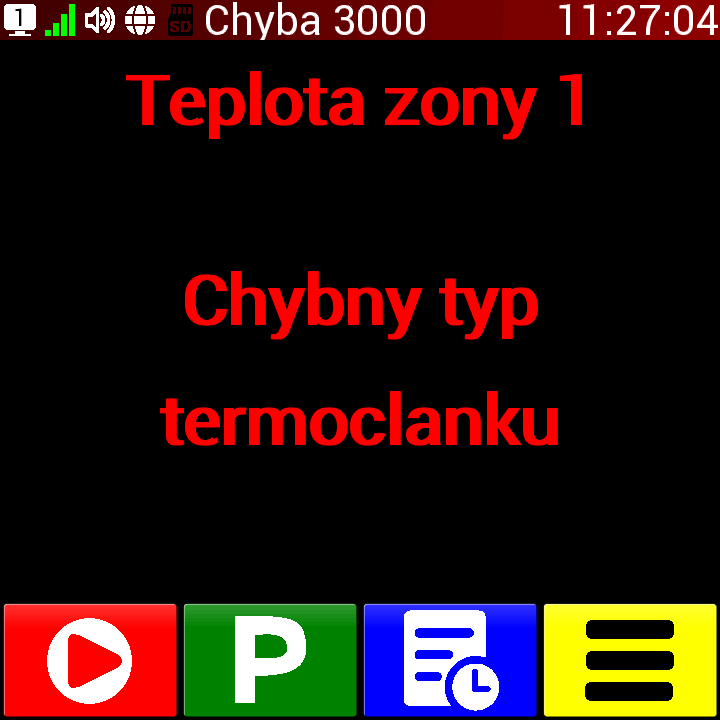

Pokud je umožněno zvětšit modul (Zvětšení modulu plochy), pak dotekem na chybové hlášení se zobrazí popis příslušné zkratky, viz. následující obrázek.
