Příkaz O (Vystup)

•Příkaz O = Výstup umožňuje ovládání digitálních výstupů regulátoru CLARE.

•Na digitální výstupy mohou být napojeny periferie jako ventilátor, klapka, siréna apod.

•Výstupy ovládají spínací relé (3 A / 240 V), kterých může být v samotném regulátoru až 5.

•Při vypnutém nebo právě spuštěném programu jsou všechny programové výstupy ve stavu OFF.

•Stav OFF odpovídá logické 0 na výstupu, stav ON odpoví logické 1 na výstupu.

•Na výstupech může být přiřazena jiná funkce než programový výstup (alarm, stykač apod. viz článek Režim digitálního výstupu Ox), pak je nastavený stav výstupu v programu ignorován.

•Pokud není zvolený digitální výstup v regulátoru přítomen, příkaz se na svorkách regulátoru neprojeví.

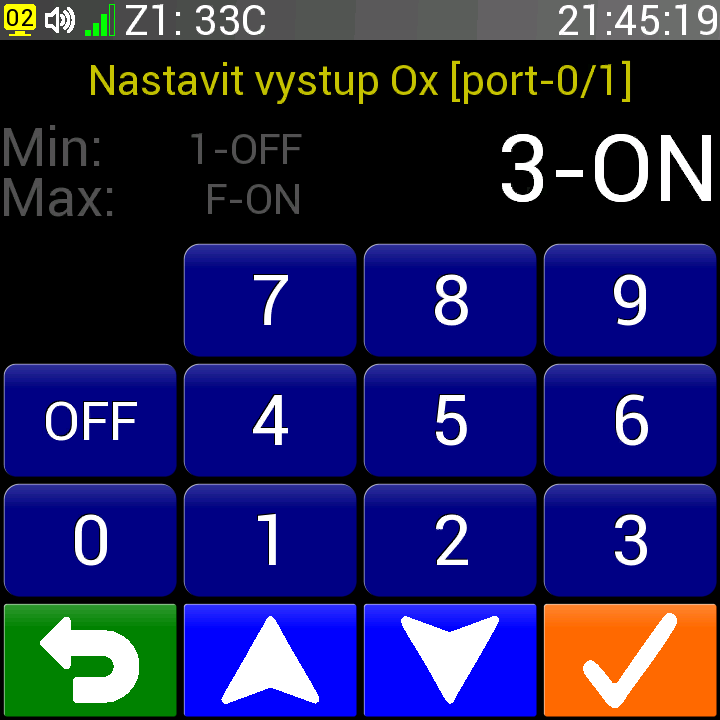

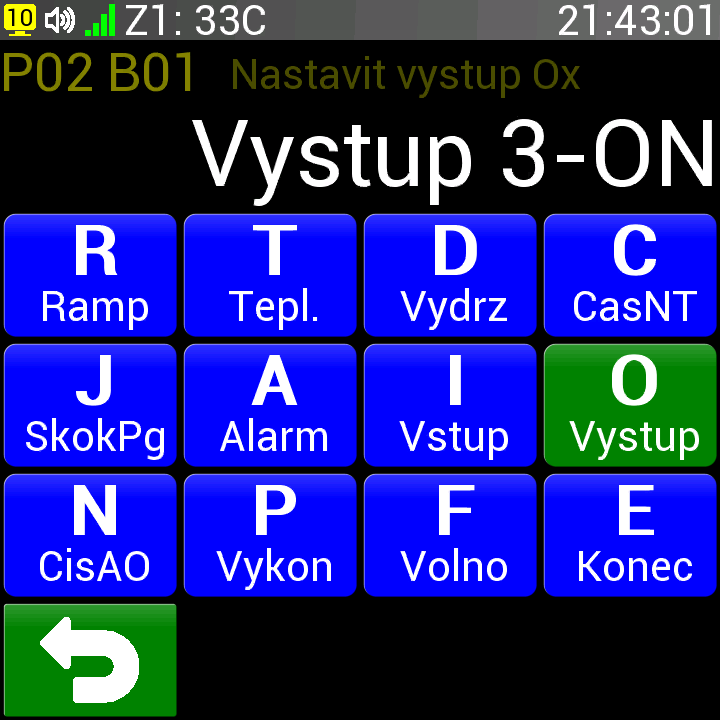

Po stisku tlačítka O (Výstup) se ukáže obrazovka pro zadání čísla a požadovaného stavu výstupu.

•Rozsah čísla výstupu je 1 až F a stav může nabývat hodnot ON nebo OFF.

•Hodnotu je možné zadat pomocí číselné klávesnice nebo šipkami nahoru a dolu.

•Pokud tlačítko nahoru nebo dolu podržíme, hodnota se bude měnit stále rychleji.

•Nesprávně zadanou hodnotu není možné potvrdit tlačítkem  (OK).

•Tlačítkem   (Zpět) přidání nebo změnu bloku zrušíme.
