Ovládání grafu

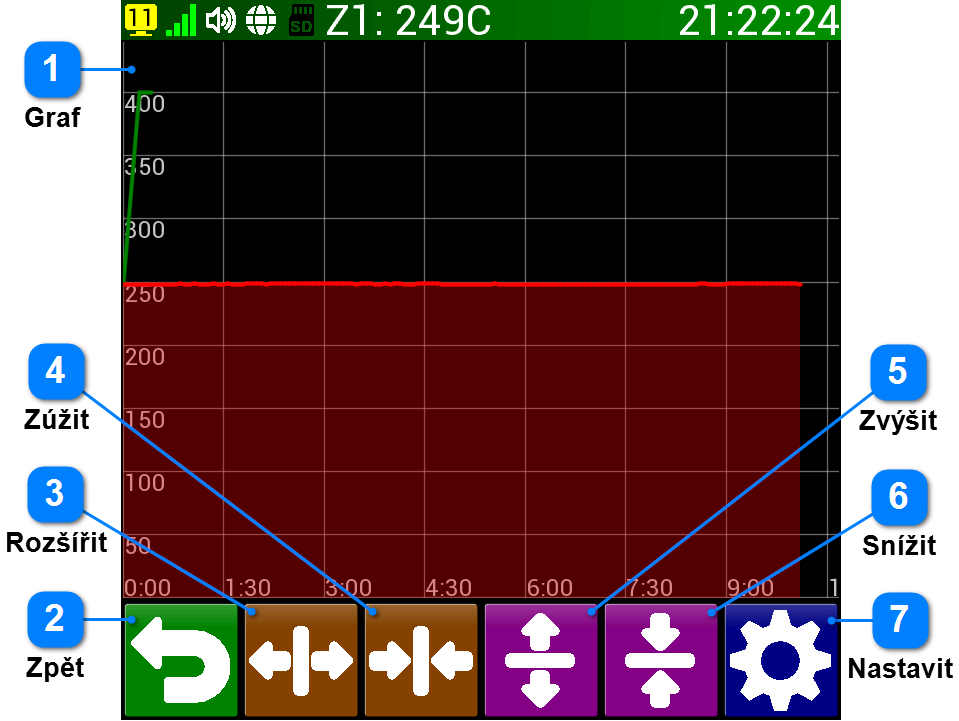

Obrazovka grafu slouží k přesnému zobrazení naprogramované teplotní křivky a aktuální (nebo dřívější u databáze průběhů) skutečné teplotní křivky. V základním nastavení se programová křivka vykresluje zelenou barvou a skutečná barvou červenou. Křivky se dají přiblížit až k rozlišení 0.01°C a 1 s. Graf je možné dotykem posouvat, zvětšovat nebo využít tlačítkové lišty k docílení požadovaného zobrazení grafu. Tato obrazovka s velkým grafem se zobrazí v těchto případech:

•zvětšením modulu graf na výchozí obrazovce

•stiskem tlačítka Graf v obrazovkách programovacího režimu

•stisknutím levé části grafu na obrazovce databáze

•stiskem tlačítka Graf v informacích o průběhu (Prog.info)



Graf

Vlastní plocha grafu nabízí přes prosté ovládání jedním prstem více možnosti manipulace:

•posun teplotních křivek: posouvání grafu přesně kopíruje posouvání prstu po obrazovce. Není možné posouvat příliš dlouho (2 s) protože se pak aktivuje funkce přibližování

•přibližování teplotních křivek: pokud se grafu dotýkáme déle než 2 s, graf se okolo místa dotyku začne automaticky přibližovat. Prst můžeme i v průběhu přibližování posouvat a upřesňovat tak místo, které se přibližuje

•optimální měřítko teplotních křivek: pokud na grafu provedeme rychlý dvojitý dotek (podobně jako dvojí kliknutí na myši u PC), měřítka grafu se optimalizují, aby byla vidět jak celá programová, tak i celá skutečná teplotní křivka

Zpět

Návrat na předchozí obrazovku.

Rozšířit

Přiblížení časové osy (zmenšení zobrazeného časového rozsahu)

Zúžit

Oddálení časové osy (zvětšení zobrazeného časového rozsahu)

Zvýšit

Přiblížení teplotní osy (zmenšení zobrazeného teplotního rozsahu)

Snížit

Oddálení teplotní osy (zvětšení zobrazeného teplotního rozsahu)

Nastavit

Předdefinovaná měřítka os. Podrobnosti nalezneme v dalším článku Nastavení grafu.
