Příklady |
|
Příklady |
|
|
DŮLEŽITÉ: Výchozí bod příkladů Všechny příklady vychází z výchozí obrazovky. |
Chtěli bychom vybrat a spustit program 3.
1. Do programovacího režimu se dostaneme tlačítkem .png){kind=small}
(Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.03
3. Tlačítkem .png){kind=small}
(Start) přejdeme na spouštěcí obrazovku (pokud program není prázdný)
4. Opět tlačítkem (Start) potvrdíme spuštění programu
Potřebujeme označit program 3 vlastním popiskem.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.03
3. Tlačítkem .png){kind=small}
přejdeme na obrazovku pro zadání popisku
4. Tlačítkem qwerty nebo T9 si vybereme klávesnici, která nám lépe vyhovuje a zadáme náš popisek
5. Potvrdíme zadání popisku tlačítkem .png){kind=small}
(OK), tím se popisek také zapíše do paměti regulátoru
6. Ve výpisu programu již vidíme u čísla programu náš popisek
7. Na výchozí obrazovku se vrátíme stiskem tlačítka .png){kind=small}
(Zpět)
Požadujeme zobrazit graf programu číslo 3.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.03
3. Tlačítkem .png){kind=small}
zobrazíme graf tohoto programu
4. Na výchozí obrazovku se vrátíme dvojím stiskem tlačítka (Zpět)
Potřebujeme zkopírovat program číslo 3 do programu číslo 5.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.03
3. Tlačítkem .png){kind=small}
přejdeme na obrazovku pro kopírování programu
4. Pomocí šipek nebo číslice zadáme 5 (program do kterého chceme kopírovat)
5. Potvrdíme zadání tlačítkem (OK), tím se program zkopíruje a zapíše do paměti regulátoru
6. Na výchozí obrazovku se vrátíme stiskem tlačítka (Zpět)
Potřebujeme smazat program číslo 3.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.03
3. Tlačítkem .png){kind=small}
zahájíme proces mazání programu. Objeví se velké potvrzovací tlačítko .png){kind=small}
4. Pokud chceme program skutečně smazat včas to potvrdíme tlačítkem
5. Program se smaže i s jeho popiskem a v informacích vidíme, že je nyní volný
6. Na výchozí obrazovku se vrátíme stiskem tlačítka (Zpět)
Chceme si prohlédnout program číslo 5.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.05
3. Tlačítkem .png){kind=small}
zobrazíme výpis bloků tohoto programu
4. Šipkami nahoru a dolu nebo otočným ovladačem si prohlédneme celý program
5. Na výchozí obrazovku se vrátíme dvojím stiskem tlačítka (Zpět)
Potřebujeme vytvořit nový program číslo 3 (nyní je volný). Chtěli bychom zadat prodlevu 120 minut na teplotě 1000°C, na kterou najedeme co nejrychleji.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.03
3. Tlačítkem zobrazíme výpis bloků tohoto programu (zatím pouze příkaz Konec)
4. Znovu stiskneme tlačítko a vybereme první příkaz R (Ramp)
5. Zmáčknutím číslice 0 se zobrazí rychlost změny teploty Fast, kterou potvrdíme tlačítkem (OK)
6. Dalším příkazem bude teplota - vybereme příkaz T (Tepl.)
7. Číslicemi nebo šipkami nastavíme hodnotu 1000.00 a potvrdíme tlačítkem (OK)
8. Posledním příkazem bude prodleva - vybereme příkaz D (Vydrz)
9. Číslicemi nebo šipkami nastavíme hodnotu 120:00 a potvrdíme tlačítkem (OK)
10. Tlačítkem (Zpět) se vrátíme na výpis bloků programu
11. Zkontrolujeme zadané bloky 01 Ramp Fast, 02 Tepl. 1000.00 a 03 Vydrz 120:00
12. Program uložíme do paměti regulátoru tlačítkem .png){kind=small}
13. Na výchozí obrazovku se vrátíme dvojím stiskem tlačítka (Zpět)
Za hodinu bychom chtěli spustit program číslo 3.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.03
3. Tlačítkem (Start) přejdeme na spouštěcí obrazovku (pokud program není prázdný)
4. K nastavení času pro odložený start přejdeme tlačítkem .png){kind=small}
(Později)
5. Posuneme rotační ovladač hodin o hodinu dopředu nebo zadáme tlačítky požadovaný čas
6. Odložený start potvrdíme stiskem tlačítka (Později), zobrazí se výchozí obrazovka
7. Zde na nyní modré stavové liště můžeme vidět číslo programu a čas, kdy se spustí
U programu číslo 3 bychom chtěli změnit prodlevu na 60 minut.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.03
3. Tlačítkem zobrazíme výpis bloků tohoto programu
4. Otočným ovladačem nebo šipkami vybereme blok s prodlevou, který chceme opravit
5. Znovu stiskneme tlačítko a vybereme označený příkaz D (Vydrz)
6. Číslicemi nebo šipkami nastavíme hodnotu 60:00 a potvrdíme tlačítkem (OK)
7. Změnu programu uložíme do paměti regulátoru tlačítkem
8. Na výchozí obrazovku se vrátíme dvojím stiskem tlačítka (Zpět)
Program číslo 8 je velmi dlouhý, blok č. 99 již není možné přepsat.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.08
3. Tlačítkem zobrazíme výpis bloků tohoto programu
4. Otočným ovladačem, šipkami nebo zadáním čísla bloku vybereme blok číslo 98
5. Stiskneme tlačítko a vybereme příkaz J (SkokPg)
6. Původní blok 98 se musí znovu zapsat do nového programu, jehož číslo nyní zadáme
7. Zadáme číslo programu, který volný (prázdný) a potvrdíme tlačítkem (OK)
8. Změnu programu uložíme do paměti regulátoru tlačítkem
9. Na výchozí obrazovku se vrátíme dvojím stiskem tlačítka (Zpět)
10. V psaní programu můžeme pokračovat na zadaném volném programu
Požadujeme spustit program číslo 8 až od pátého bloku.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.08
3. Tlačítkem zobrazíme výpis bloků tohoto programu
4. Otočným ovladačem, šipkami nebo zadáním čísla bloku vybereme blok číslo 5
5. Stiskneme tlačítko .png){kind=small}
(Preskoc) pro spuštění programu od zvoleného bloku
6. Objeví se velké potvrzovací tlačítko , jehož stiskem spuštění potvrdíme
7. Regulátor se přesune na výchozí obrazovku, stavový řádek bude zelený (běžící program)

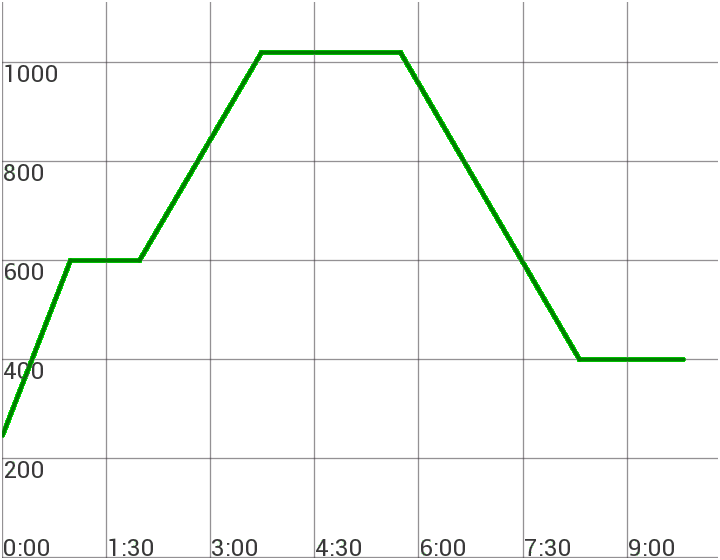

Potřebujeme naprogramovat teplotní průběh zadaný grafem. Použijeme volný program 1.
.png)
•Rampou 6°C/min na 600°C, zde prodleva 60 minut
•Rampou 4°C/min na 1020°C, zde prodleva 120 minut
•Rampou 4°C/min na 400°C, zde prodleva 90 minut
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.01
3. Tlačítkem zobrazíme výpis bloků tohoto programu (zatím pouze příkaz Konec)
4. Znovu stiskneme tlačítko a vybereme příkaz R (Ramp)
5. Číslicemi nebo šipkami nastavíme hodnotu 6.00 a potvrdíme tlačítkem (OK)
6. Dalším příkazem bude teplota - vybereme příkaz T (Tepl.)
7. Číslicemi nebo šipkami nastavíme hodnotu 600.00 a potvrdíme tlačítkem (OK)
8. Poté následuje prodleva - vybereme příkaz D (Vydrz)
9. Číslicemi nebo šipkami nastavíme hodnotu 60:00 a potvrdíme tlačítkem (OK)
10. Nyní vybereme příkaz R (Ramp)
11. Číslicemi nebo šipkami nastavíme hodnotu 4.00 a potvrdíme tlačítkem (OK)
12. Dalším příkazem bude teplota - vybereme příkaz T (Tepl.)
13. Číslicemi nebo šipkami nastavíme hodnotu 1020.00 a potvrdíme tlačítkem (OK)
14. Dále bude opět prodleva - vybereme příkaz D (Vydrz)
15. Číslicemi nebo šipkami nastavíme hodnotu 120:00 a potvrdíme tlačítkem (OK)
16. Protože je strmost sestupné rampy stejná jako v předchozí rampě, nemusíme ji znovu zadávat
17. Dále následuje poslední teplota - vybereme příkaz T (Tepl.)
18. Číslicemi nebo šipkami nastavíme hodnotu 400.00 a potvrdíme tlačítkem (OK)
19. Posledním příkazem bude třetí prodleva - vybereme příkaz D (Vydrz)
20. Číslicemi nebo šipkami nastavíme hodnotu 90:00 a potvrdíme tlačítkem (OK)
21. Program uložíme do paměti regulátoru tlačítkem
22. Na výchozí obrazovku se vrátíme dvojím stiskem tlačítka (Zpět)
Požadujeme co nejpřesnější náběh rampou 1°C/min na teplotu 150°C (omezíme příkon zařízení na 15 %). Použijeme volný program číslo 4.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.04
3. Tlačítkem zobrazíme výpis bloků tohoto programu (zatím pouze příkaz Konec)
4. Znovu stiskneme tlačítko a vybereme první příkaz R (Ramp)
5. Číslicemi nebo šipkami nastavíme hodnotu 1.00 a potvrdíme tlačítkem (OK)
6. Dalším příkazem bude nastavení max. výkonu - vybereme příkaz P (Vykon)
7. Číslicemi nebo šipkami nastavíme hodnotu 15.0 a potvrdíme tlačítkem (OK)
8. Posledním příkazem bude teplota - vybereme příkaz T (Tepl.)
9. Číslicemi nebo šipkami nastavíme hodnotu 150.00 a potvrdíme tlačítkem (OK)
10. Program uložíme do paměti regulátoru tlačítkem
11. Na výchozí obrazovku se vrátíme dvojím stiskem tlačítka (Zpět)
Každý den od 6:00 do 18:00 chceme udržovat teplotu 1180°C, v noci pak 400°C. Požadujeme, aby regulátor ráno najel na teplotu za jednu hodinu. Použijeme volný program 2.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.02
3. Tlačítkem zobrazíme výpis bloků tohoto programu (zatím pouze příkaz Konec)
4. Znovu stiskneme tlačítko a vybereme příkaz C (CasNT)
5. Číslicemi nebo šipkami nastavíme hodnotu 60:00 a potvrdíme tlačítkem (OK)
6. Dalším příkazem bude teplota - vybereme příkaz T (Tepl.)
7. Číslicemi nebo šipkami nastavíme hodnotu 1180.00 a potvrdíme tlačítkem (OK)
8. Znovu stiskneme tlačítko a vybereme příkaz A (Alarm)
9. Číslicemi nebo šipkami nastavíme hodnotu 18:00 a potvrdíme tlačítkem (OK)
10. Znovu stiskneme tlačítko a vybereme první příkaz R (Ramp)
11. Zmáčknutím číslice 0 se zobrazí rychlost změny teploty Fast, kterou potvrdíme tlačítkem (OK)
12. Dalším příkazem bude teplota - vybereme příkaz T (Tepl.)
13. Číslicemi nebo šipkami nastavíme hodnotu 400.00 a potvrdíme tlačítkem (OK)
14. Znovu stiskneme tlačítko a vybereme příkaz A (Alarm)
15. Číslicemi nebo šipkami nastavíme hodnotu 5:00 a potvrdíme tlačítkem (OK)
16. Stiskneme tlačítko a vybereme příkaz J (SkokPg)
17. Zadáme číslo programu 2 (nekonečná smyčka) a potvrdíme tlačítkem (OK)
18. Program uložíme do paměti regulátoru tlačítkem
19. Na výchozí obrazovku se vrátíme dvojím stiskem tlačítka (Zpět)
Potřebujeme naprogramovat cyklus zadaný grafem. Cyklus se bude provádět denně od šesti hodin ráno, po skončení cyklu bude udržovací teplota 200°C. Použijeme program číslo 9.
.png)
•Rampou 4°C/min na 400°C, zde prodleva 120 minut
•Rampou 4°C/min na 900°C, zde prodleva 240 minut
•Za 75 minut na 750°C, zde prodleva 90 minut
•Rampou 2°C/min na 300°C, zde prodleva 90 minut
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.09
3. Znovu stiskneme tlačítko a vybereme příkaz A (Alarm)
4. Číslicemi nebo šipkami nastavíme hodnotu 6:00 a potvrdíme tlačítkem (OK)
5. Znovu stiskneme tlačítko a vybereme příkaz R (Ramp)
6. Číslicemi nebo šipkami nastavíme hodnotu 4.00 a potvrdíme tlačítkem (OK)
7. Dalším příkazem bude teplota - vybereme příkaz T (Tepl.)
8. Číslicemi nebo šipkami nastavíme hodnotu 400.00 a potvrdíme tlačítkem (OK)
9. Poté následuje prodleva - vybereme příkaz D (Vydrz)
10. Číslicemi nebo šipkami nastavíme hodnotu 120:00 a potvrdíme tlačítkem (OK)
11. Rampa je stejná (4 °C/min), není potřeba ji zadávat
12. Dalším příkazem bude teplota - vybereme příkaz T (Tepl.)
13. Číslicemi nebo šipkami nastavíme hodnotu 900.00 a potvrdíme tlačítkem (OK)
14. Dále bude opět prodleva - vybereme příkaz D (Vydrz)
15. Číslicemi nebo šipkami nastavíme hodnotu 240:00 a potvrdíme tlačítkem (OK)
16. Nyní vybereme příkaz C (CasNT)
15. Číslicemi nebo šipkami nastavíme hodnotu 75:00 a potvrdíme tlačítkem (OK)
16. Dalším příkazem bude teplota - vybereme příkaz T (Tepl.)
17. Číslicemi nebo šipkami nastavíme hodnotu 750.00 a potvrdíme tlačítkem (OK)
18. Poté následuje prodleva - vybereme příkaz D (Vydrz)
19. Číslicemi nebo šipkami nastavíme hodnotu 90:00 a potvrdíme tlačítkem (OK)
20. Nyní vybereme příkaz R (Ramp)
21. Číslicemi nebo šipkami nastavíme hodnotu 2.00 a potvrdíme tlačítkem (OK)
22. Dalším příkazem bude teplota - vybereme příkaz T (Tepl.)
23. Číslicemi nebo šipkami nastavíme hodnotu 300.00 a potvrdíme tlačítkem (OK)
24. Dále bude opět prodleva - vybereme příkaz D (Vydrz)
25. Číslicemi nebo šipkami nastavíme hodnotu 90:00 a potvrdíme tlačítkem (OK)
26. Nyní vybereme příkaz R (Ramp)
27. Zmáčknutím číslice 0 se zobrazí rychlost změny teploty Fast, kterou potvrdíme tlačítkem (OK)
28. Dále následuje poslední teplota - vybereme příkaz T (Tepl.)
29. Číslicemi nebo šipkami nastavíme hodnotu 200.00 a potvrdíme tlačítkem (OK)
30. Vybereme příkaz J (SkokPg)
31. Zadáme číslo programu 9 (nekonečná smyčka) a potvrdíme tlačítkem (OK)
32. Program uložíme do paměti regulátoru tlačítkem
33. Na výchozí obrazovku se vrátíme dvojím stiskem tlačítka (Zpět)
|
TIP: Zjednodušený zápis programu |
Potřebujeme na 1100°C rychlostí 5°C/min a pak kontinuální prodlevu. Po dobu nárůstu teploty je třeba otevřít klapku na digitálním výstupu O4. Použijeme volný program 7.
1. Do programovacího režimu se dostaneme tlačítkem (Programy)
2. Otočným ovladačem nebo šipkami vybereme program PG.07
3. Znovu stiskneme tlačítko a vybereme příkaz O (Vystup)
4. Číslicemi nebo šipkami nastavíme hodnotu 4-ON a potvrdíme tlačítkem (OK)
5. Znovu stiskneme tlačítko a vybereme příkaz R (Ramp)
6. Číslicemi nebo šipkami nastavíme hodnotu 5.00 a potvrdíme tlačítkem (OK)
7. Dalším příkazem bude teplota - vybereme příkaz T (Tepl.)
8. Číslicemi nebo šipkami nastavíme hodnotu 1100.00 a potvrdíme tlačítkem (OK)
9. Znovu stiskneme tlačítko a vybereme příkaz O (Vystup)
10. Číslicemi nebo šipkami nastavíme hodnotu 4-OFF a potvrdíme tlačítkem (OK)
11. Dále bude opět prodleva - vybereme příkaz D (Vydrz)
12. Zmáčknutím číslice 0 se zobrazí prodleva Cont, kterou potvrdíme tlačítkem (OK)
13. Program uložíme do paměti regulátoru tlačítkem
14. Na výchozí obrazovku se vrátíme dvojím stiskem tlačítka (Zpět)
